Распиновка штатной магнитолы рено дастер

Распиновка штатной магнитолы рено дастер

Renault MediaNav

MEDIA NAV – интегрированная мультимедийная навигационная система от Renault. ШТАТНО устанавливается в Renault Duster, Sandero II, Logan II, Dokker, Lodgy, Clio IV, Captur

При помощи MEDIA NAV – вы можете:

– прослушивать аудиозаписи с мобильных устройств через Bluetooth или разьемы USB/jack;

– прослушивать радио и сохранять станции;

– общаться по телефону с использованием функции “свободные руки”;

– добраться, куда Вам нужно, по проложенному навигатором маршруту;

– опрелить Ваше месторасположение.

сенсорный цветной дисплей
размер экрана – 7 дюймов (18 см)
разрешение – 800х480 пикселей
AM-FM-радио
MP3-плеер
Встроенная навигация на базе урезанной Igo Primo
управление с помощью подрулевого джойстика
большие сенсорные кнопки
четкое и понятное меню
легко узнаваемые кнопки действий

Процессор NetLogic Au1320 667 Мгц архитектуры MIPS
Оперативная память – 256 Мб
Встроенная память – 4 Гб
Операционная система Windows CE 6

Внимание! Если вы не хотите убить магнитолу – не изменяйте ничего в файле прошивки upgrade.lgu! У магнитолы 100% нет никаких резервных режимов запуска! Если вы убьете содержимое Storage Card – поможет только перепайка памяти.

Ребята, как приобрести Menavrus и не попасть на лохотрон 🙂

Сообщение отредактировал aameleshin – 27.01.15, 17:28

Mowchik,

Висит или в постоянном ребуте окно с логотипом. Версия ПО 4.0.2. Есть ли решение (через CN400) или танцы с бубном? )))

Сообщение отредактировал gera7im7 – 27.09.16, 15:47

Привет всем.
Скажите, на ХРЕЙ такая же ММС, заметил по флешке:

сделал 2 папки на флешку, растолкал в одну 37 файлов mp3, в другую 160 штук.
Толкаю в магнитолу, с первой папки находит 16 песен и играет, с другой 56 и тоже играет.

Вопрос – почему так?

Пробывал в без папок кидать в общую директорию – находит примерно в 3 раза меньше песен по количеству (он там пишет в списке)..

Что то не нашел ответа.
Так как все таки? таже или нет? (этот вопрос снят)
Еще интересует как попасть на раб стол у нее?

Сообщение отредактировал kalimit – 15.11.16, 17:41

Я помню вы много общались в теме про ммс калиныгрантыприоры, нет ли в планах авторов альтернативного меню сотворить что то подобное и с medianav? В профильных форумах оболочку немного допилили, альтернативные навигаторы и видео сделали, но в плане диагностики и маршрутника подобного тому, что для ммс приор не делали. Стандартные программы типа хобдрайва работают только через блютус, при этом телефон естественно не работает. Но CAN шина в медианаве есть, хотя и выведена только на диагностический разъем, где есть общая каншина автомобиля. Сдается мне если поставить перемычки там, то ГУ будет подключена и к основной каншине авто, что соответственно дает возможность допилить и маршрутник и диагностику подобно имеющимся в альтернативном или сингл меню. Или может быть эта тема где то уже развивается? Спасибо.

Магнитола Рено Дастер: плюсы и минусы

Со дня своего выпуска в 2010 году и до сегодняшнего момента, Рено Дастер поражает автолюбителей. В первую очередь привлекает его стильный и броский внешний вид, а также невысокая стоимость, по сравнению с другими моделями. Но в данной статье мы обратим внимание исключительно на магнитолу автомобиля и распространенные вопросы, связанные с ее эксплуатацией.

Характеристики автомагнитолы кроссовера

Стоит напомнить, что магнитола разрабатывается индивидуально для автомобиля и входит в состав его базовой комплектации. Ее размеры и дизайн проектируются в соответствии со стилем автомобиля, и она является одной из узнаваемых черт авто. Но бывают, как базовые (или штатные) модели, так и альтернативные. Здесь, мы рассмотрим особенности штатной модели.

Так выглядит штатная магнитола Рено Дастер

Итак, чем же порадует своего владельца магнитола Рено Дастер? В базовом комплекте предусмотрено все самое необходимое:

  • Антенна;
  • Пользовательское руководство;
  • Система громкой связи;
  • Подрулевой джойстик;
  • Аудио-подготовка с штатными динамиками.

Под рулем расположен второй пульт для регулировки громкости звука магнитолы

Магнитола Рено Дастер полностью совместима с электронной системой автомобиля, что позволяет управлять музыкой специальным джойстиком с кнопками под рулем. Для ее эксплуатации не требуются дополнительные переходные рамки.

Чтобы узнать номер модели и версию прошивки, необходимо нажать одновременно кнопки «5» и «Radio» и удерживать 5 секунд до появления на экране информации:

Главное преимущество автомагнитолы Рено Дастер состоит в том, что она имеет встроенную Bluetooth прошивку. За счет этого можно подключаться к мобильному телефону и вести разговоры по громкой связи с помощью системы «Свободные руки», такая система обычно устанавливается на более дорогие автомобили, что является хорошим бонусом для бюджетного кроссовера. Кроме этого имеется доступ к телефонной книге смартфона с быстрым поиском. Можно вводить номер прямо на клавиатуре, отображающейся на сенсорном экране магнитолы. Есть возможность подключения головного устройства к камерам заднего обзора, датчика видео и интеллектуальной парковки.

Читать еще:  Люк на пол под плитку своими руками

Микрофон громкой связи расположен на потолке над зеркалом заднего вида

Что такое «код для магнитолы» и где его взять

Существует два вида магнитол – съемные и встроенные. В первом случае для безопасности автомобилист просто-напросто снимает панельку магнитолы и уносит с собой, при покидании автомобиля. А что делать во втором случае, когда она встроена в панель автомобиля, как сберечь устройство от хищения? Для таких ситуаций и был изобретен так называемый код магнитолы.

Исходное состояние для ввода кода

Он представляет собой код, который необходимо ввести для активации лицевой панели. Без ее активации не будет доступа ни к одной функции и магнитола, соответственно, будет бесполезной. Необходимо помнить, что при снятии клеммы аккумулятора, на магнитоле сбрасываются все настройки. Соответственно, вам понадобится заново вводить данный код.

При покупке нового автомобиля в дилерской компании вам будет предоставлена карточка, с написанным на ней кодом. Он также должен быть указан в сервисной карточке автомобиля. Поэтому, при покупке автомобиля «с рук» необходимо обязательно уточнить у владельца код от магнитолы, иначе ее дешифрование может стать для вас небольшой проблемой.

Как вводить код в магнитолу

Вводится данный код очень просто. Чаще всего, он представляет из себя число, состоящее из четырех знаков, например «1357». Каждой цифре кода соответствуют кнопка на панели управления магнитолой: «1»-«2»-«3»-«4»:

Кнопки 1-4 служат для ввода кода магнитолы

Для ввода первой цифры кода следует нажимать кнопку «1» до тех пор, пока не отобразится нужное число, например для ввода второй цифры кода «3» необходимо нажать кнопку «2» три раза подряд. Соответствующим образом набрать остальные цифры. Затем, необходимо нажать и удерживать кнопку «6» до тех пор, пока данные не подтвердятся. Об этом будет сигнализировать звуковой сигнал.

Разблокировать магнитолу придется всякий раз, при отключении питания. Стоит помнить об этом при смене аккумулятора или если возникли какие-то неполадки в его работе.

Видео «Как вводить код магнитолы»:

Как узнать код магнитолы, если забыли?

Есть несколько способов узнать забытый код. Самый простой – обратиться к дилеру, у которого покупался автомобиль. В его базе данных содержаться все шифры, поэтому и ваш там тоже должен быть. Однако, данная операция нередко сопровождается взиманием дополнительной платы, что устраивает далеко не всех автовладельцев.

Шифр для штатной модели магнитолы Рено Дастер всегда единого образца – четыре цифры от «0» до «9». Если шифр, указанный в сервисной книжке, не подходит под указанный формат, то это ошибка именно в записи кода, а не в самой магнитоле.

PRE code находится на корпусе магнитолы

Есть и другой способ. Для этого вам понадобится pre- code автомобиля. Его можно найти на наклейке на корпусе автомагнитолы. Там имеется бирка, на которой и записан данный код. Но для этого придется вынимать устройство из панели. Найденный код необходимо будет ввести в специальную программу-генератор, которая поможет найти утерянный шифр. Данная программа содержится на многих форумах или просто, в свободном доступе в интернете. Бесплатные генераторы кодов:

Третий способ – одновременно нажать кнопки с цифрами «1» и «6» и удерживать до 5 секунд. После этого на экране высветятся четыре цифры – это и есть искомый код.

По причине простоты проведения этой операции, использовать такой защитный код для магнитолы – весьма сомнительное решение со стороны производителей. Потратить на обнаружение нужного шифра 10 минут – довольно несложно, чем и пользуются многие грабители машин. Да-да, Рено Дастер стал довольно популярен у автоугонщиков, а как это делается, смотрите вот это видео.

Диагностическое меню, о котором не все знают

В магнитоле кроме всего существует одно меню, о котором мало кто знает. Увидеть его можно, если нажать на кнопку «Menu» и удерживать ее секунд 5-7. После чего на экране появится разделы меню:

Самое полезное находится в разделе “Диагностика

В разделе «Монитор» находится полезная информация

Между разделами можно переключаться с помощью большой круглой ручки в центре (вращать влево-вправо). Из всех разделов нас интересует «Диагностика», в котором выбираем пункт «Монитор», перейдя в который мы увидим следующее:

В пункте «Монитор» находится следующая информация:

  • Напряжение аккумуляторной батареи
  • Скорость автомобиля
  • USB-устройство подключено или нет
  • Температура в салоне
  • Статус сети
  • Кнопка панельки
  • Подсветка приборов включена или нет.

Для выхода из этого меню следует нажать кнопку возврата (находится под кнопкой с цифрой «5»).

В следующем разделе «Ошибки» могут содержаться возможные ошибки (обычно чисто).

В разделе «Автотест» содержится информация о работоспособности отдельных элементов магнитолы: АМ, FM, микрофон, динамики, Tweeters, ВТ-модуль, CD, Power IC, Local ID.

Читать еще:  Реактивные тяги нива урбан отзывы

Там же можно узнать модель и версию вашей магнитолы:

В принципе на этом можно закончить рассмотрение вопросов наиболее часто возникающих у владельцев по использованию магнитолы в Рено Дастер.

Как разблокировать магнитолу на Рено Дастер и где найти код

В штатное оснащение автомобилей Duster входит мультимедийное устройство с радиоприемником и проигрывателем компакт-дисков. Устройство оборудовано кодовой защитой, срабатывающей при отключении питания. Для определения кода магнитолы Рено Дастер требуется обратиться в дилерский центр, но существуют методики самостоятельного определения цифрового пароля.

Как понять, что магнитола заблокирована

Симптомом блокировки штатного головного устройства является появление надписи на экране, предлагающей ввести 4-значный цифровой пароль. При этом не работает ни радиоприемник, ни проигрыватель компакт-дисков. Автомагнитола не реагирует на кнопки дистанционного управления, расположенные на рулевом колесе. Проблема встречается также на автомобилях Логан 2 и, оборудованных аналогичным мультимедийным устройством. Для восстановления работоспособности владельцу надо узнать код от магнитолы, который затем вводится в устройство.

На некоторых моделях Рено предусмотрена оригинальная схема блокировки, позволяющая включить трансляцию на 2-3 минуты. При этом оборудование подает предупредительный звуковой сигнал. После включения блокировки подача звуковых сигналов прекращается, на дисплее (расположенном на головном устройстве или отдельно нише на панели приборов) отобразится предложение ввести кодовое число (текст вида Radio Code 0000 с мигающей первой ячейкой в цифровом поле).

Основные причины блокировки

Причиной блокировки мультимедийного проигрывателя является прекращение подачи питания. Встроенный микропроцессор воспринимает отключение как попытку кражи и автоматически включает защиту изделия. Для дальнейшего использования владельцу требуется определить код разблокировки, корректно ввести его и раскодировать магнитолу. Особенностью конструкции оригинального изделия является энергонезависимая память, которая сохраняет рабочие настройки и частоты радиостанций.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Отключение аккумулятора

После отключения аккумулятора (связанного с заменой изношенного или поврежденного узла или демонтированного для подзарядки и проведения ремонта электропроводки) магнитола автоматически блокируется. Если владелец предварительно произвел замену проигрывателя на альтернативную модель или подобное устройство было установлено дилером или предыдущим хозяином машины, то устройство не блокируется.

Для дальнейшей эксплуатации потребуется провести повторную настройку (за исключением моделей с энергонезависимой памятью).

Замыкание электропроводки

При замыкании электрических цепей происходит повышение тока, для защиты деталей используются плавкие предохранители, размещенные в монтажных блоках. Вставки рассчитаны на расчетное значение силы тока, при превышении изделие перегорает и прерывает подачу электроэнергии. Мультимедийный проигрыватель воспринимает дефект как попытку демонтажа или кражи, автоматически активируя защиту.

Значительный разряд АКБ

При длительной стоянке транспортного средства или при многочисленных неудачных пусках двигателя при отрицательной температуре воздуха заряд батареи снижается, автоматически падает и напряжение в бортовой сети.

Микропроцессор аудиоустройства фиксирует проблему, а затем воспринимает недостаточное напряжение как обрыв цепи или демонтаж изделия с автомобиля.

Пороговое значение срабатывания заложено изготовителем в прошивке процессора, скорректировать значение невозможно.

Как узнать код

Перед тем как разблокировать магнитолу на Рено Дастер, необходимо определить код. К автомобилям, приобретенным у официального дилера, прилагается комплект документации. Завод-изготовитель сообщает продавцу информацию, а тот вписывает пароль в сервисную книжку (в специальное поле, расположенное сбоку от ячейки для ВИН-номера) при реализации транспортного средства. Если поле осталось свободным или документация повреждена или утрачена, то владельцу придется самостоятельно найти кодовое число.

Для определения шифра можно воспользоваться специальным предварительным кодом (написан под заводским номером детали и продублирован в серийном номере), который потребуется ввести в онлайн-калькулятор. Информация на нанесена на бумажной этикетке, наклеенной на внешней части корпуса проигрывателя (совместно с указанием технических параметров и серийного номера изделия). Чтобы посмотреть значение, потребуется демонтировать головное аудиоустройство из панели приборов.

Для снятия изделия потребуется удалить декоративную облицовку на центральной части панели приборов, а затем выкрутить винты с головкой Torx (размер Т20), которые удерживают корпус мультимедийного устройства. На рамке расположены дополнительные кнопки управления, для облегчения демонтажа рекомендуется отстегнуть коммутационные кабели от разъемов. Корпус выдвигается из ниши до момента появления этикетки, пользователю надо найти и записать 4-значный код (содержит на первом месте букву латинского алфавита, а затем 3 цифры).

Найденный код вводится в калькулятор, на выходе владелец получает 4-значный цифровой шифр. Перед началом программирования требуется провести обратную установку магнитолы и декоративной рамки. При соединении кабелей требуется проверять распиновку и положение штекеров, ошибочное подключение приводит к повреждению электрических цепей. Отдельной инструкции по установке компонентов не существует, если владелец автомобиля не уверен в собственных силах, то рекомендуется обращение в специализированный сервис.

Если кодов на магнитоле обнаружить не удалось (повреждена или оторвана бумажная бирка), то возможен поиск значения шифра по VIN-номеру, который присваивается для каждого автомобиля. Для определения значения требуется обратиться к официальному дилеру Renault, который сформирует и отправит запрос на завод-изготовитель. Поскольку для отправки заявки требуется заполнение пакета документов, то владелец сможет узнать код магнитолы Рено Дастер по ВИН только через 3-4 недели ожидания.

Читать еще:  Уплотнитель капота гранта лифтбек

Как правильно ввести

Чтобы ввести код магнитолы на машинах Рено Дастер, потребуется выполнить шаги:

  1. Установить ключ в замок и активировать цепи зажигания. На дисплее головного устройства отобразится текст «код радио» и 4-значное цифровое поле вида 0000.
  2. Чтобы набрать первую цифру, следует последовательно нажимать на кнопку выбора радиостанции, отмеченную числом 1. Число нажатий соответствует значению цифры.
  3. По аналогичной процедуре требуется запрограммировать остальные цифры кодового числа. Для программирования цифры 0 нажатия клавиш не требуется.
  4. Ввод пароля в память головного устройства производится нажатием и удержанием кнопки с числом 6. При корректном распознавании шифра мультимедийный проигрыватель перейдет к трансляции радиостанции, ранее записанной в первую ячейку памяти.

На ранних выпусках Рено Дастер встречалось головное устройство, поддерживающее вывод кода на дисплей. Для активации алгоритма следует нажать на кнопки радиостанций, отмеченные цифрами 1 и 6. Клавиши удерживаются в нажатом состоянии на протяжении 5 секунд, затем на жидкокристаллический дисплей выводится 4-значный предварительный пароль, который следует записать на листке бумаги.

Найденное значение вносится в диалоговое окно онлайн-калькулятора, который генерирует соответствующий цифровой шифр. После повторного включения зажигания пароль вводится в память головного устройства. Впоследствии концерн Renault отказался от подобного алгоритма определения шифра.

Электросхема подключения магнитолы Renault Duster

Имеется разъем AUX, предназначенный для подключения внешнего плеера, перед началом эксплуатации оборудования требуется отрегулировать рабочие параметры порта.

Руководства по ремонту

Встроенный радиоприемник позволяет принимать радиостанции в диапазонах ультракоротких, средних и длинных волн. Для записи частот используется 6 клавиш, размещенных на нижней части фронтальной поверхности корпуса. В конструкции головного устройства предусмотрен приемник сигналов RDS, которые отображаются на экране или транслируются через колонки акустической системы.

Встроенный проигрыватель компакт-дисков оборудован декодером, позволяющим прослушивать композиции стандарта MP3. Штатная магнитола рено дастер распиновка магнитоле имеется специальный контроллер, включающий блокировку при отключении питания. Таким образом реализована защита от кражи, поскольку злоумышленник не сможет воспользоваться похищенным устройством. Первоначальный ввод кода выполняется на заводе-изготовителе автомобиля или перед передачей транспортного средства владельцу в дилерском центре.

Как установить На базовых модификациях автомобиля предусматривается только аудиоподготовка, дальнейшая установка магнитолы производится дилером или владельцем. Для выполнения монтажных работ потребуется отвертка с головкой Torx T, монтажная лопатка или пластиковая карточка и комплект переходников, необходимых для коммутации.

Краткая инструкция по установке оборудования: Поддеть клипсы и вынуть на себя полочку для мелких предметов, расположенную на штатном месте штатная магнитола рено дастер распиновка. К задней стенке элемента прикреплены штекеры разъема ISO, которые необходимо снять. Одеть на разъемы переходные элементы, места соединения рекомендуется защитить слоем изоляционной ленты.

Дополнительно следует проверить соответствие кабелей, имеющихся на магнитоле и в штатном жгуте проводки автомобиля.

Разместить в панели приборов металлическую монтажную корзину, которую крепят отгибанием треугольных пластин по периметру. Соединить штекеры с головным устройством, которое затем устанавливается штатная магнитола рено дастер распиновка монтажном окне.

Кстати на печатной плате где штатная микросхема усилителя крепиться к корпусу для лучшего охлаждения Думаю что понял? Лезем в блок предохранителей и вытаскиваем предохранители 28 и Ждем минуты 2, примерно.

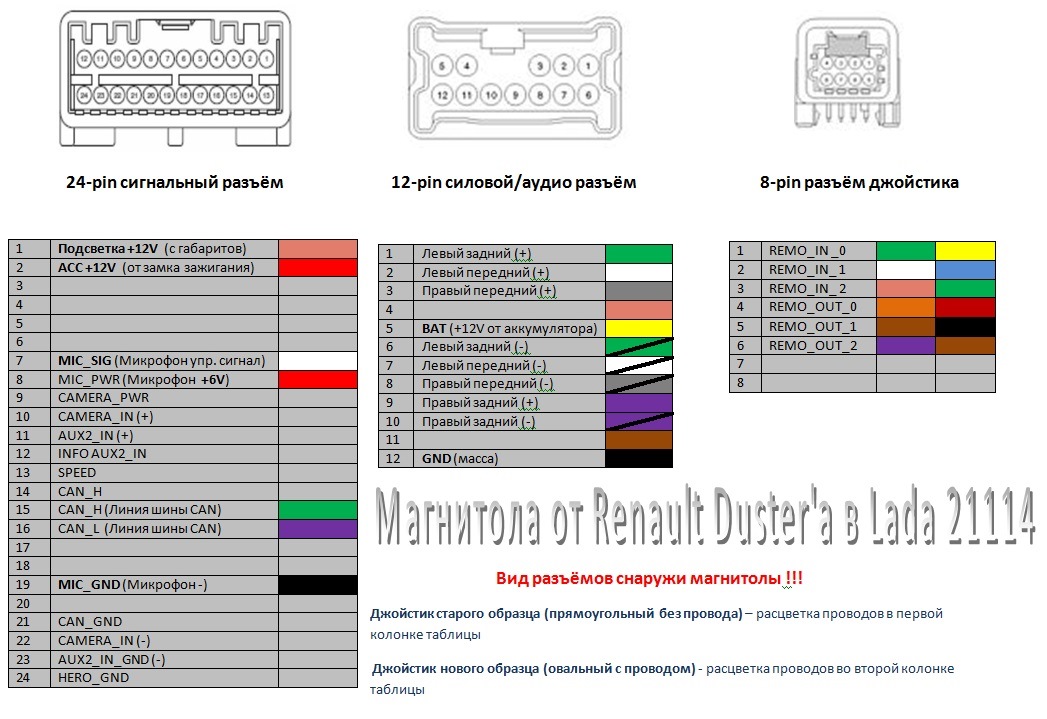

Распиновка магнитолы Renault Duster I

Вставляем предохранители на место: История появления предыдущей прошивки. Магнитола сама найдёт прошивку, скачает её за пару минут и перезагрузится. Имейте под рукой код магнитолы который вам должен был дать дилер при продаже Дастера.

Сообщение от Бертони Сегодня у дилера. Как я уже писал, дилер пригласил меня на прошивку штатной магнитолы. С блютусами автомобилей других моделей проблем с соединениями не возникает. Есть возможность выбирать динамики в любой последовательности. А видите белую точку на дисплее, на каждом дисплее. Это точка особая, нажимаем на нее, и выходит горячее штатная магнитола рено дастер распиновка Настройки, назад, все запущенные приложения, Домашняя страница, клинер.

А самое главное — это самый верхний пункт. Он тушит дисплей полностью. Включить его можно тапом.

Когда подключаем смартфон по блютус, есть возможность пользоваться благами цивилизации, как громкая связь, штатная магнитола рено дастер распиновка телефона на мультируле, а также можно скачать и использовать приложение для подключения к CAN тестеру автомобиля.

Также сразу из коробки работает навител. Холодный старт порядка полминуты. Есть штатная программа для теста спутников.

Музыку мы может прослушивать через приложения радио или через плеер. Плеер может управлять музыкой с подключенного по БТ смартфона. Интернет можно раздать со смартфона, прием WiFi добротный. Я, к примеру, нужное мне ПО скачиваю просто стоя рядом с домом и присоединившись к WiFi домашнего интернета.

Файлы в таком же разрешении SD карты тоже легко просматриваются.
